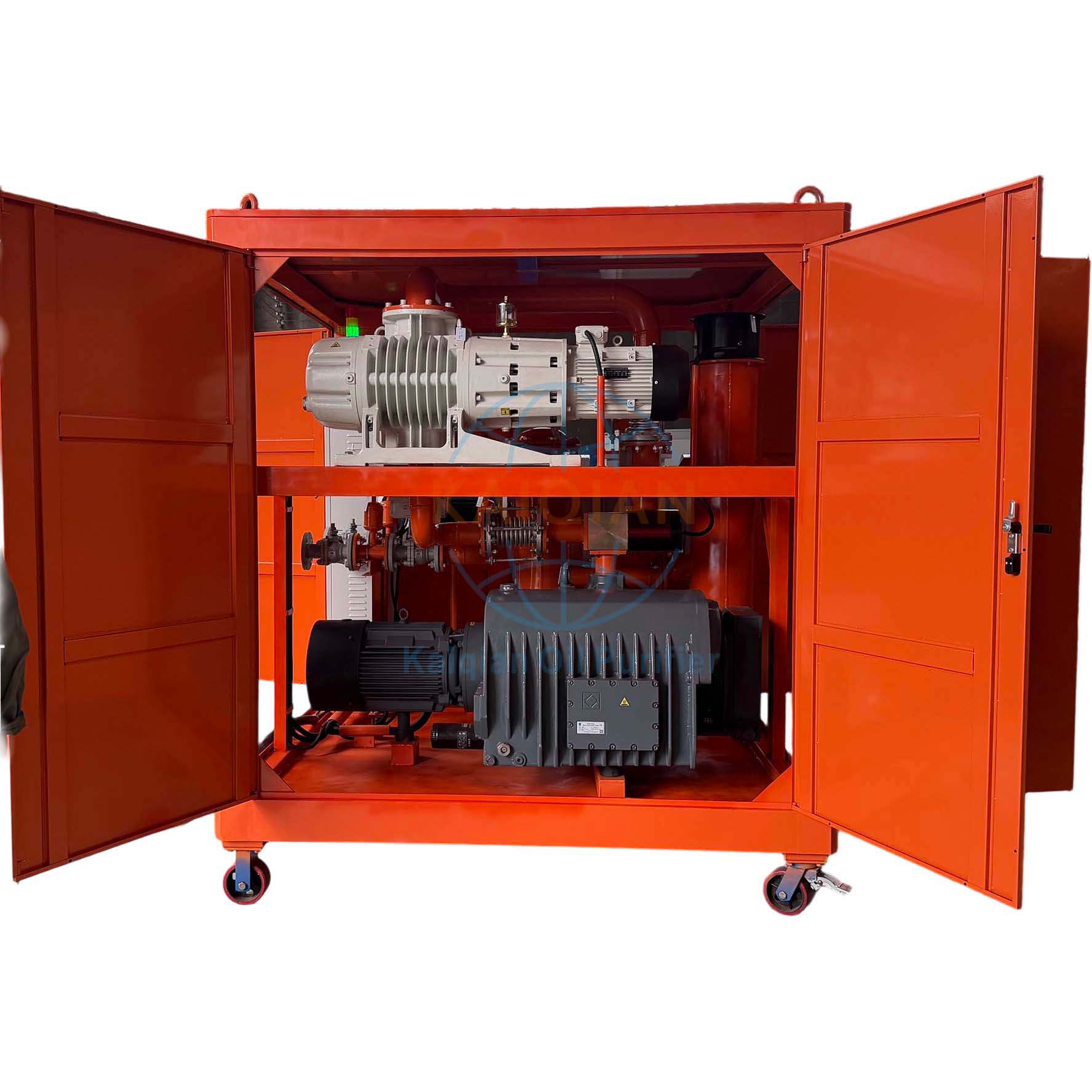

特高压变压器真空抽气系统 – 330-1000KV

针对 330KV～1000KV 特高压（UHV）变电站建设中工期紧、数据监控要求高的痛点，本系统提供了一套完整的“智能化高真空解决方案”。机组核心抽气能力突破 4000m³/h，不仅在硬件上标配了三级高真空泵阵列与严密的防返油安全阀，更在软件上深度集成了 PLC、视频摄像与云端网络模块。管理人员无需长期驻守恶劣的施工现场，通过移动端即可全盘掌控变压器的真空干燥与注油进程，是现代高规格电网工程的理想配套设备。

【Technical Specifications | 关键技术指标】

• 处理对象： 330KV – 1000KV 级别大型电力变压器
• 系统抽气速率： ≥ 4000 m³/h
• 极限真空度： 1 Pa （工作真空度 10 Pa）
• 硬件架构： 封闭放置式金属柜体 + 自然风冷/轴流风机联合散热
• 抽气接口配置： 双抽气口并行设计（含两套四通阀分配系统）
• 控制系统： 全自动 PLC + 云端物联网互联模块

【Core Performance Features | 核心性能解析】

■ 阶梯式高真空阵列，支持双路并发 动力源采用风冷式旋片真空泵（≥630m³/h）作为前级，搭配两级罗茨增压泵（一级 ≥2000m³/h，二级主泵 ≥4000m³/h）。强大的阶梯式抽速不仅能迅速建立 10Pa 的工作真空，还能稳定下探至 1Pa 极限值。更重要的是，机组配置了 2 个独立抽气口和连接阀门，允许现场同时对 2 台变压器进行抽真空作业，极大缩短了整体工程的停机等待时间。

■ 云端物联与全时远程智控

• 进度全透明： 现场运行数据被快速采集并同步至云端，项目工程师和总部调度人员只需通过手机 APP 或电脑，即可实时查看真空度曲线与机组状态。
• 闭环自动化： 设定预设指标后，设备自动执行抽真空程序。达标后自动发送信息提示并安全停机，彻底实现“无人值守”。
• 远程故障诊断： 若遇异常工况，系统第一时间以短信形式通报；总部售后专家可远程调取底层数据进行故障剖析，避免现场盲目拆修。

■ 防返油互锁，捍卫资产安全

• 断电秒级封闭： 主真空管路配备重型 DN150 真空气动电磁阀。在电网突发断电或设备意外停机时，阀门瞬间闭合，物理隔绝真空泵油倒吸入变压器的隐患，同时牢牢锁定变压器内已抽成的真空状态。
• 光电探头防误抽： 系统在油气分离器及储油罐处加装精密光电开关，一旦检测到变压器油被误抽至管路，PLC 强制切断设备电源，直至放油并排除故障，严防真空泵损毁。

■ 强效冷却与电气保护网络 电气控制面板自带全面的相序检测、缺相、过压、欠压及漏电保护，并以醒目报警灯阵列直观反馈。此外，机组特设专用轴流风机，强制冷却并收集旋片泵与罗茨泵分离出的高温水蒸气及轻油，确保真空泵润滑油不乳化、不失效，维持设备在特高压工况下的长效稳定。
