ZJA 系列特高压智能云控真空抽气机组（4000 m³/h 大排量）
ZJA 系列特高压智能云控真空抽气机组技术规格书 【设备分类】 特高压电气维保装备 / 大排量真空获得系统 【 […]
ZJA 系列特高压智能云控真空抽气机组技术规格书
【设备分类】 特高压电气维保装备 / 大排量真空获得系统
【应用工况】 专用于 330KV、500KV、750KV 及 1000KV 特高压大型电力变压器安装与大修时的现场真空干燥与高真空注油作业，亦可用于大型 GIS 设备的深度抽真空。
1. 研发背景与系统概述
在特高压变电站的建设与维保中，巨型变压器内部绝缘件对水分和残余气体具有极端的敏感性。传统的单级或小排量真空泵组不仅耗时极长，且在抽气中后期极易遭遇真空度瓶颈，无法满足特高压交接试验的严苛标准。
ZJA 系列特高压真空抽气机组是针对此工程痛点研发的重型装备。该机组不仅实现了 1 Pa 的极限绝对真空与 ≥ 4000 m³/h 的超大抽速，更开创性地将现代工业物联网（IoT）技术引入流体维保领域。通过深度集成的多维传感网络与云端交互架构，彻底打破了传统变电站现场必须专人死守设备的作业模式。

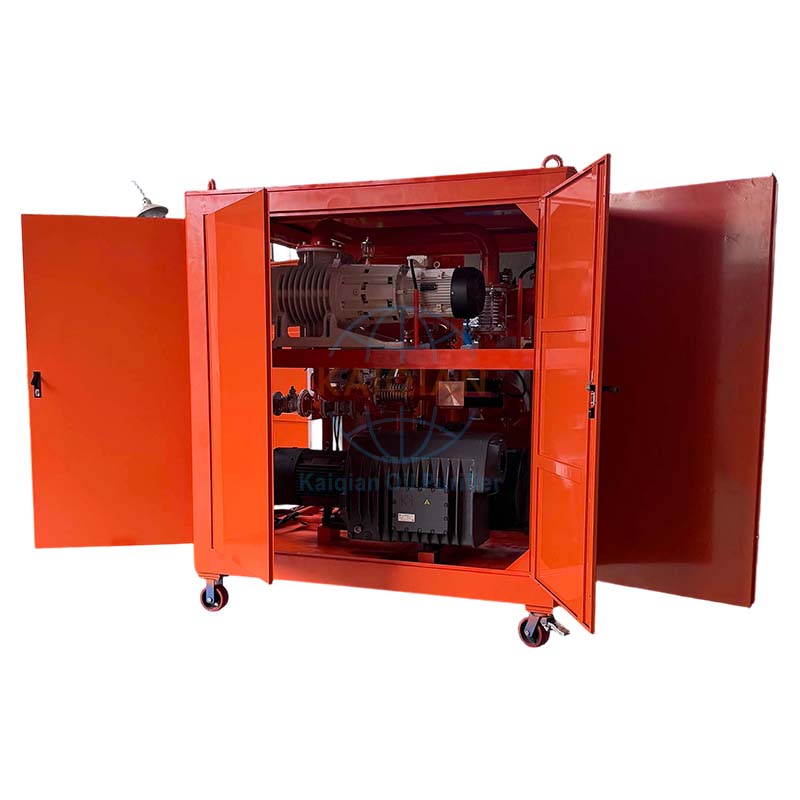

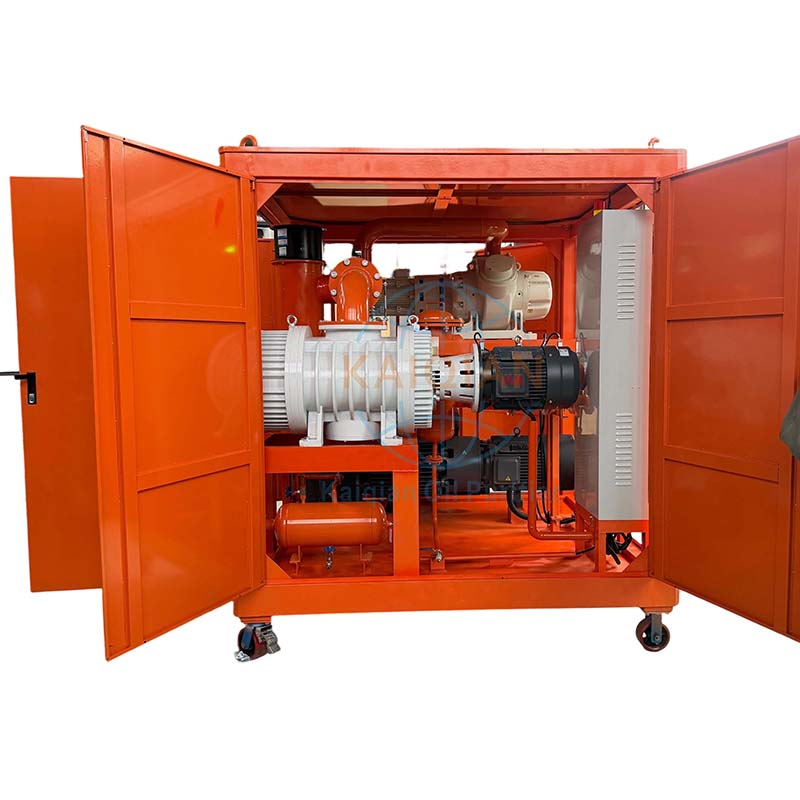

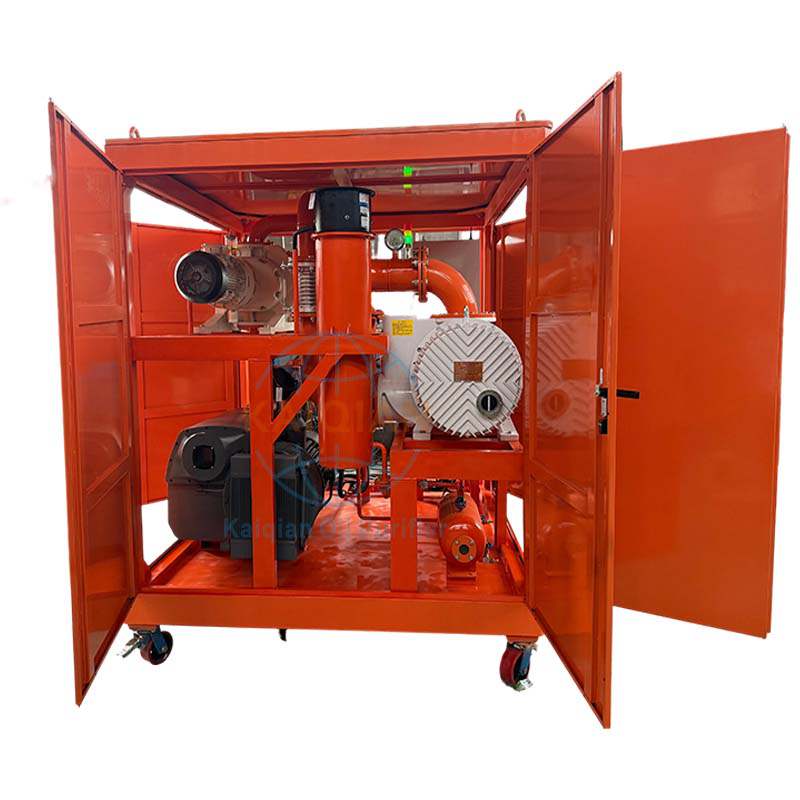

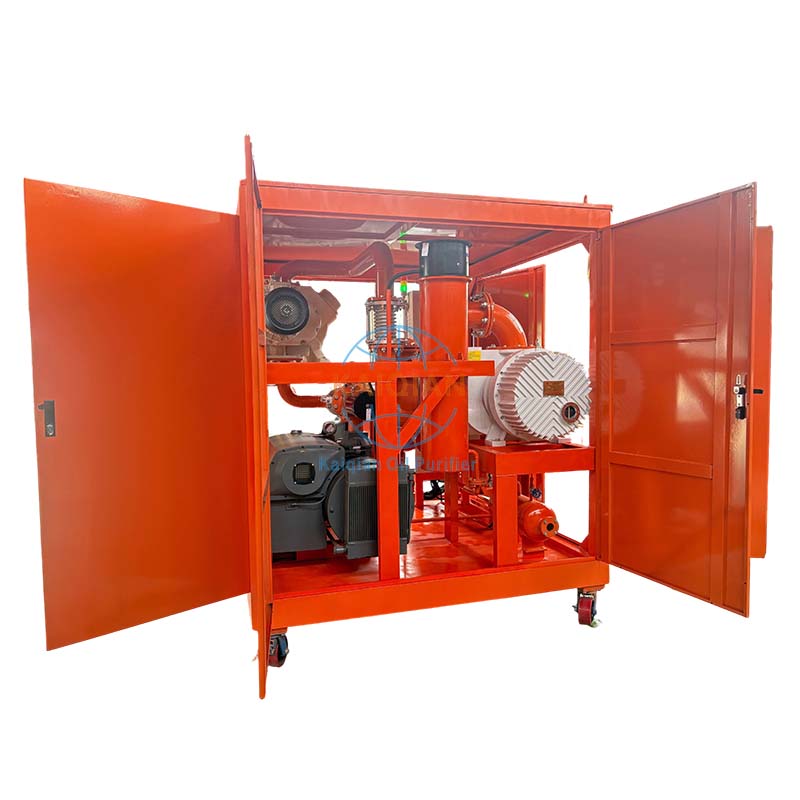

2. 核心动力架构：三级全风冷串联泵组
为确保在极低压状态下依然保持庞大的抽气吞吐量，ZJA 系列采用了纯物理的“旋片+双级罗茨”三相串联高真空系统。同时，全系统采用自然风冷设计，彻底免除野外变电站外接冷却水系统的繁琐与冻裂隐患。
- 前级基础泵（风冷式旋片真空泵）：抽气速率 ≥ 630 m³/h。作为系统的排气基石，在常压启动阶段迅速抽取变压器油箱内的大量空气，并为后级罗茨泵提供极佳的前级背压。
- 一级增压泵（中段罗茨泵）：抽气速率 ≥ 2000 m³/h。当系统压力下降至设定区间时自动启动，强力放气并进行第一级气流增压，大幅缩短变压器真空干燥的过渡时间。
- 二级增压泵（主罗茨泵）：抽气速率 ≥ 4000 m³/h。处于抽气阵列的最前沿。在低压乃至极低压（< 100 Pa）区间，依然能维持极其霸道的容积抽速，强行将变压器内部绝缘纸中的深层水分与气体剥离，最终将工作真空度稳定压制在 10 Pa，极限真空逼近 1 Pa。

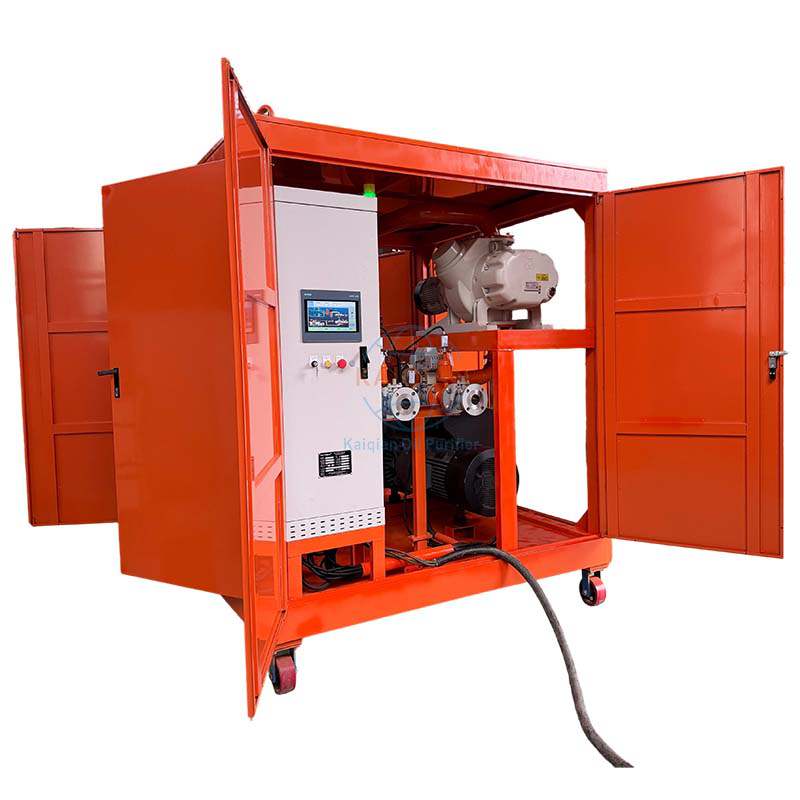

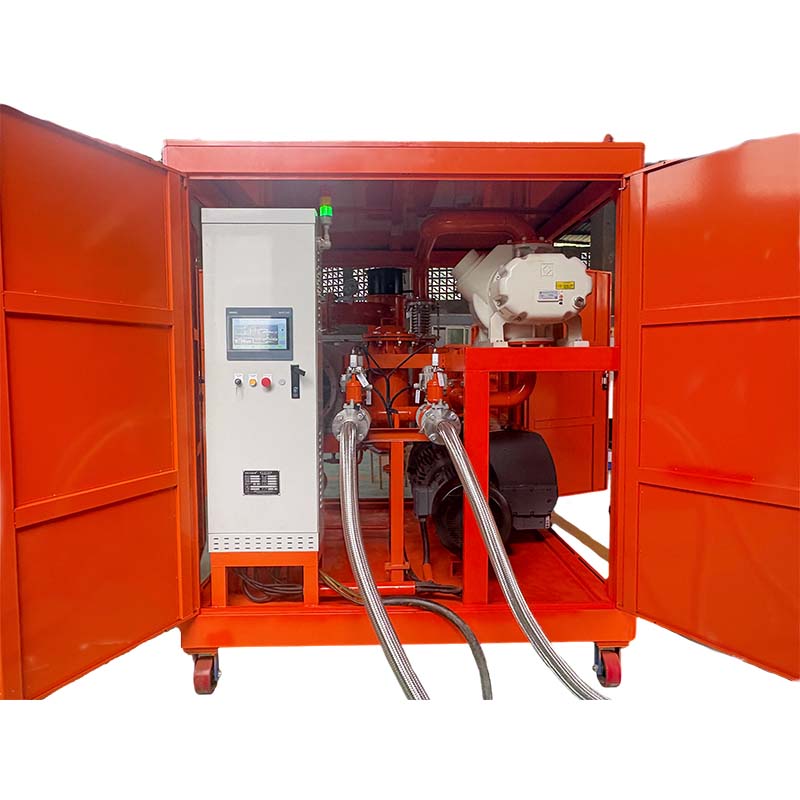

3. IoT 智能云控与无人值守架构
特高压变压器的真空干燥与注油往往需要连续运行数十小时甚至数天。ZJA 机组搭载了工业级边缘计算中枢与云端互联模块，将传统的“机械死机”升级为“智能机器人”：
- 全息状态感知： 全机密布高精度数字真空计、温度传感器、电气状态监测模块，并在关键管路及操作面板方位配备高清工业视频摄像装置。
- PLC与云端数据交互： 所有运行数据（实时真空度、泵组温度、电流电压、阀门开度）由西门子/施耐德 PLC 实时采集，并通过内置的 4G/5G/互联网云端网络模块，采用加密协议上传至专属云平台。
- 远程智控与无人值守： 现场指挥官或远在数百公里外的技术总工，可通过手机 APP 或指挥中心 PC 端，实时观看设备运行视频、查阅真空度曲线，并可进行远程阀门启闭、泵组启停操作。系统内建工艺曲线预警与自动互锁逻辑，真正实现了变压器长时间真空作业的无人值守与远程精准操控。
4. 核心性能与技术参数表
| 技术指标项 | 标定参数 |
| 适用电气装备等级 | 330KV、500KV、750KV、1000KV 特高压电力变压器 |
| 系统极限排气能力 | ≥ 4000 m³/h |
| 工作真空度 | ≤ 10 Pa |
| 系统极限真空度 | ≤ 1 Pa |
| 泵组串联架构 | 三级串联（1台前级旋片泵 + 2台罗茨增压泵） |
| 第一级：主罗茨泵抽速 | ≥ 4000 m³/h |
| 第二级：中段罗茨泵抽速 | ≥ 2000 m³/h |
| 第三级：前级旋片泵抽速 | ≥ 630 m³/h |
| 系统整体冷却方式 | 全自然风冷（无需外接冷却水，适应极寒环境） |
| 智能互联配置 | PLC中控、传感器阵列、高清视频监控、IoT云端通讯模块 |
| 人机交互模式 | 现场触控屏 + 互联网云端远程监控（支持移动端/PC端） |
| 防误操作机制 | 逆相序保护、过载停机互锁、防倒吸电磁闭锁 |
