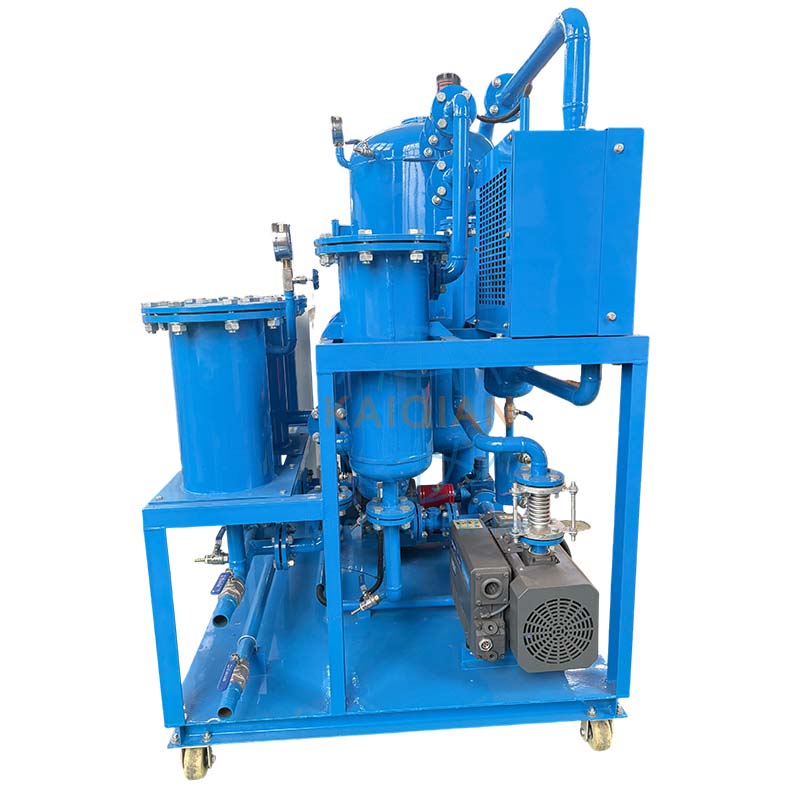

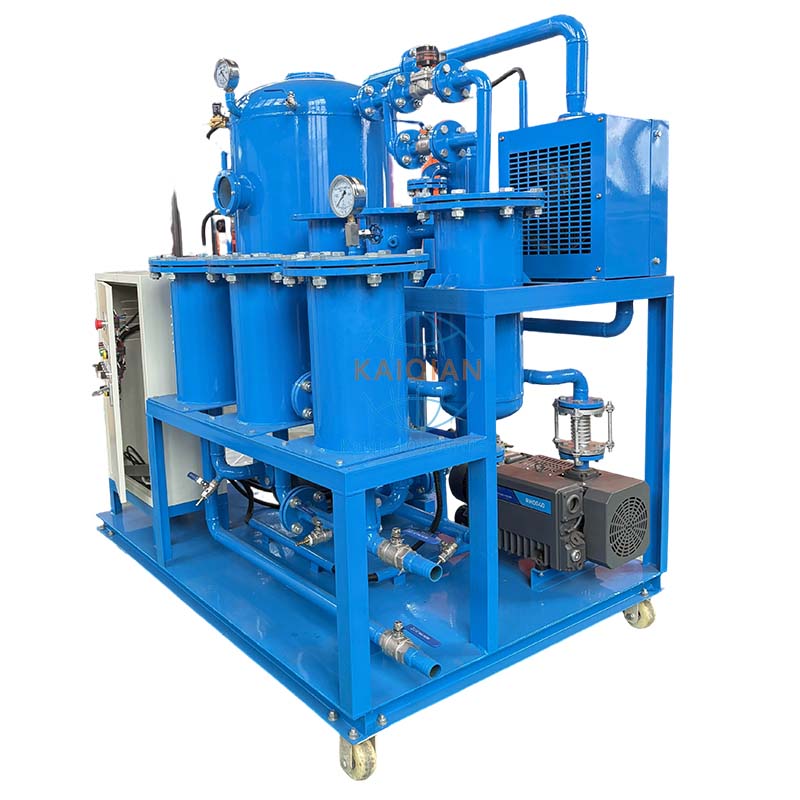

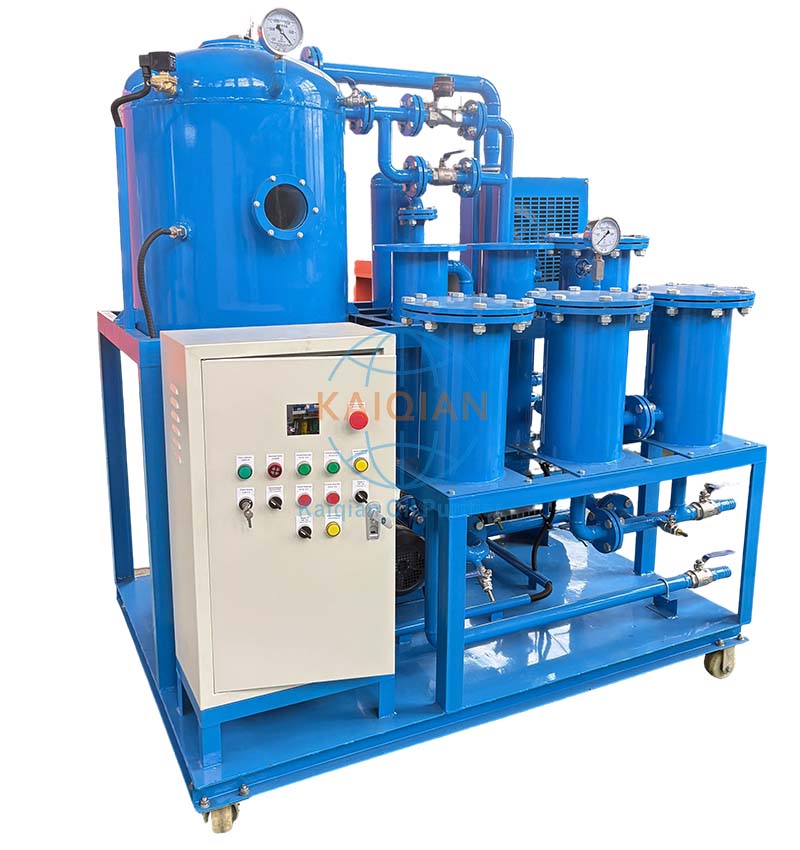

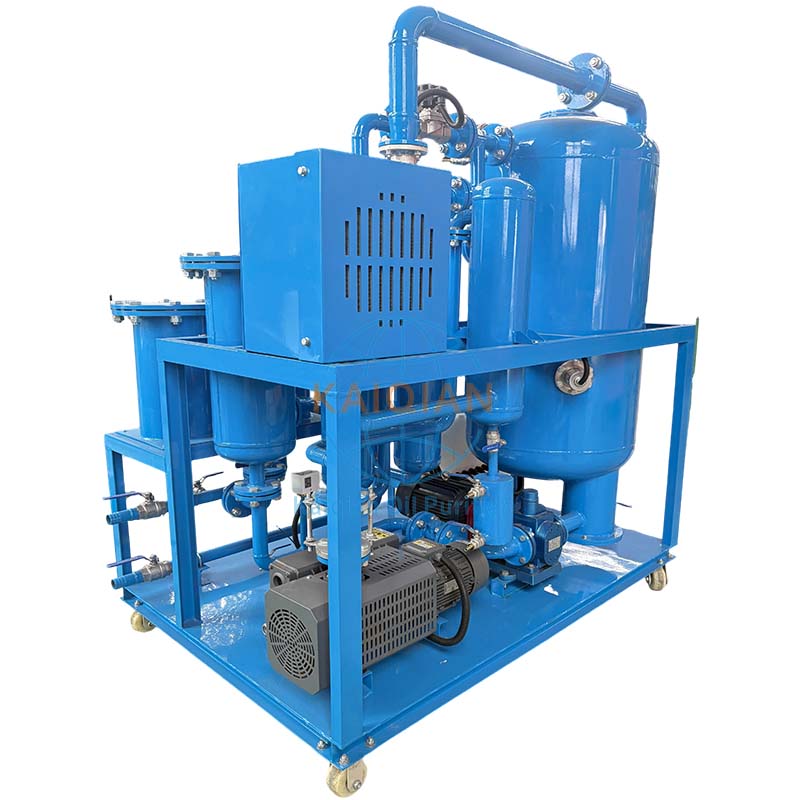

高粘度工业液压油脱水破乳化真空净化成套装置

1. 工艺原理概述

在重载工业运转中，抗磨液压油极易受到冷却水套渗漏及空气冷凝水的侵入，水分子在油泵的高速剪切下与油液形成高度稳定的乳化液（油液发白浑浊）。同时，机械摩擦产生的微米级金属碎屑会引发伺服阀卡涩与液压缸“拉缸”故障。常规离心或重力沉降设备无法打破油水分子间的极性结合。

本净化装置专为高粘度工业润滑介质研发。设备采用“大扭矩泵送 + 真空闪蒸破乳 + 梯度精密过滤”的核心架构，通过纯物理热力学手段强行剥离乳化水分，并结合多级大纳污量滤芯彻底清除固体颗粒，恢复液压介质的运动粘度与抗磨损理化指标。

2. 核心流体处理子系统

2.1 高真空三维闪蒸脱水子系统（破乳化核心）

• 工艺机理： 将液压油加热至工作温度（55℃-65℃）后，引入极限压力低于 80 Pa 的真空闪蒸塔。油液经过三维鲍尔环分配器，被瞬间拉伸为极大面积的极薄油膜。在真空负压状态下，水的沸点剧降，溶解水与乳化水分瞬间汽化剥离，彻底破坏水油交融的乳化结构。
• 脱水指标： 游离水脱除率 100%，深度破乳化后残余含水量骤降至 ≤ 50 ppm（视油品初始劣化程度），油液由乳白浑浊恢复至透明本色。

2.2 大扭矩高粘度流体输送子系统

• 结构配置： 针对 46#、68# 乃至 100# 以上的高粘度液压油，摒弃普通离心泵，标配大排量内啮合特种齿轮泵，并采用低转速、大扭矩的动力匹配方案。
• 工艺优势： 避免高粘流体在泵腔内产生空化气蚀，确保设备在低温及高粘度工况下依然具备无脉动、低噪音的连续供液能力。

2.3 逐级加密机械拦截子系统（极限除杂）

• 过滤架构： 采用“大纳污初效 + 高分子中效 + 玻璃纤维精滤”的梯级复合流道设计。
• 物理拦截： 终端配置绝对精度 1 μm 的微孔复合精滤芯，有效拦截由于磨损脱落的极细微金属粉末、橡胶密封件碎屑以及高温氧化胶质，使流体机械洁净度稳定达到 NAS 1638 6级，直接消除液压系统卡涩隐患。

3. 电气互锁与安全防呆架构

为适应恶劣的实体加工车间环境，本装置在电气安全与容错设计上执行极高标准：

• 防干烧热力互锁： 恒温加热模块与“红外线液位传感器”及“进油接触器”进行底层硬件互锁。只有确认系统内建立稳定油流且液位处于安全标线以上时，加热管方可启动，彻底杜绝干烧碳化现象。
• 滤网过载停机保护： 终端精滤管路串联高精度背压变送器。当滤网截留大量污垢导致管路压力突破 0.4 MPa 红线时，PLC 控制中心将强制切断进液系统并声光报警，防止滤芯破裂造成的二次污染。
• 自动消泡控制： 针对严重老化液压油在真空下极易产生大量泡沫的特性，真空塔内置光电防跑油感应器。泡沫一旦触及红线，系统自动开启进气电磁阀破坏局部真空，实现物理消泡，杜绝机械润滑油倒吸。

4. 核心性能指标表
