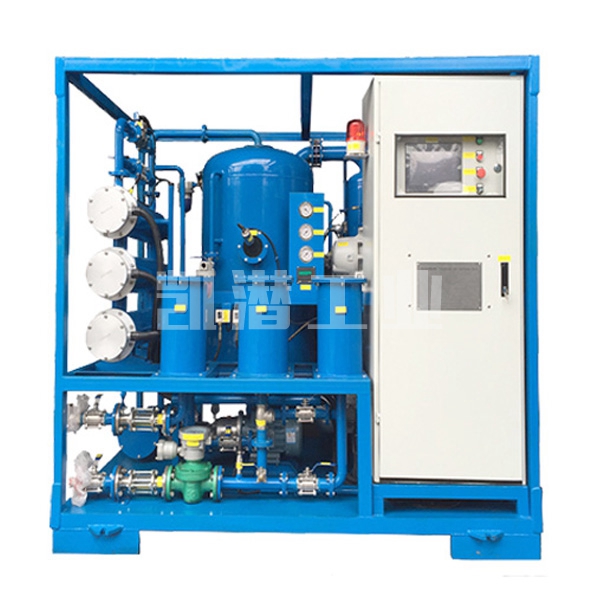

ZL-JS系列绝缘油真空滤油机
型号：ZL-JS
变压器油双级真空滤油机用于各类大型变压器设备安装和检修时的油净化处理及真空热油循环干燥 。
产品特点
一、ZL-JS系列绝缘油真空滤油机用途
广泛应用于各类大型变压器设备安装和检修时的油净化处理及真空热油循环干燥。不仅用在110KV-550KV的变压器绝缘油净化处理上，也适用于高等级新油，进口油的深度处理，本机与单级真空滤油机相比增加了双级高真空系统（真空泵+罗茨真空泵），二次高真空分离系统，三维立体闪急快速蒸发系统，抽真空速度高和真空度高,其脱水、脱气、脱乙炔、除酸值、脱除游离炭等，处理后油耐压值更高。既可作滤油使用，也可作为独立真空源对变压器设备进行真空干燥注油功能。
二、绝缘油真空滤油机工作流程
待处理的油经过一级粗滤器后进入加热器进行加热，加热后的油经过二级过滤器到螺旋喷淋雾化系统，变为粗粒雾状下落到反应塔上进入真空分离室，水分即开始蒸发，油雾在罐内形成立体的多层面的蒸发结构，通过短时的循环，便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。从真空分离室中分离出来的水蒸气热空气进入冷疑器，大部分水蒸气凝结为水存入积水仓，排出机外，油中热空气经冷却后由真空泵排出。
三、绝缘油真空滤油机功能
4.1.变压器110-1100KV主变压器绝缘油脱水、脱气、除杂质。
4.2.变压器110-1100KV主变压器绝缘油脱除乙炔。
4.3.变压器110-1100KV主变压器绝缘油抽真空干燥。
4.4.- 滤除油液中的游离水和溶解水的同时，还可滤除游离气体和溶解气体等。
4.5.根据客户需求定制生产为：带PLC、带变频技术、拖车等等。
四、绝缘油真空滤油机生产流程
五、变压器油双级真空滤油机处理后油质指标
| 性能项目 | 单位 | 处理后指标 | 检验方法 |
| 机械杂质 | ％ | 无 | GB/T511 |
| 破乳化值 | Min | ≤30 | GB/T7605 |
| 水分 | Mg/L | ≤5PPM | GB/T7600 |
| 酸值 | mgkoH/g | ≤0.3 | GB/T264 |
| 清洁度 | 级 | 6级 | NAS 1638 |
| 残余气体 | ≤ | ≤0.01 | 含气量测量方法按有关GB、DL或IEC标准 |
| 乙炔 | Mg/L | 0 | 含气量测量方法按有关GB、DL或IEC标准 |
| 过滤精度 | 1um | ||
变压器油双级真空滤油机选型技术参数
| 参数名称 | 单位 | ZL-JS30 | ZL-JS50 | ZL-JS100 | ZL-JS150 | ZL-JS200 | ZL-JS300 | |
| 流 量 | L/min | 30 | 50 | 100 | 150 | 200 | 300 | |
| 工作真空度 | Mpa | －0.08～0.098 | ||||||
| 工作压力 | Mpa | ≤0.5 | ||||||
| 工作温度 | ℃ | 45－65智能调节 | ||||||
| 电 源 | V | 380-480V/50-60Hz-三相四线可以根据客户定制 | ||||||
| 加热功率 | KW | 30 | 36 | 72 | 96 | 144 | 180 | |
| 总功率 | KW | 33 | 40 | 76 | 102 | 152 | 190 | |
| 进出口管径 | mm | Φ32 | Φ38 | Φ42 | Φ48 | Φ64 | Φ76 | |
| 重量 | Kg | 685 | 850 | 1200 | 1650 | 2300 | 3100 | |
| 外形尺寸 | 长 | mm | 1100 | 1200 | 1450 | 1700 | 1750 | 1800 |
| 宽 | mm | 950 | 1000 | 1150 | 13500 | 1450 | 1500 | |
| 高 | mm | 1450 | 1500 | 1700 | 2000 | 2000 | 2100 | |
质量保证
核心部件精选一线品牌，整机出厂前均须通过严格的满载测试，确保设备长期稳定耐用。
售后服务
提供现场安装、调试与培训的一站式支持，全天候响应技术需求，终身保障原厂备件供应。
节能环保
持续优化整机能耗以降低运行成本，全系设备采用安全密闭与环保工艺设计，有效杜绝二次污染。
专业团队
资深工程师团队根据您的实际油况与现场需求，提供从选型、工艺匹配到现场应用支持的一体化服务，减少试错成本。
常见问题
如何选择最适合我的滤油机型号？
答：选型需综合评估您的油品类型（如变压器油、液压油）、当前污染程度及预期的处理量。
设备滤芯等耗材的更换周期是多久？
答：耗材的使用寿命与您待处理油品的杂质含量密切相关。我们的工程师可以在评估您的油样情况后，为您核算准确的日常维护成本和合理的更换周期。
产品质保期是多久？
答：常规产品通常提供 1-2 年质保，质保期内可享受维修支持，后续也会持续提供技术服务和配件供应。
是否支持特殊工况下的非标定制？
答：支持。无论是增加全封闭防雨机柜、防爆设计，还是选用全不锈钢材质，我们的工程团队都能根据您的现场作业环境提供完整的定制化图纸。
技术参数
| 机械杂质 | 无 / GB/T511 |
|---|---|
| : ≤30 / GB/T7605 | |
| 水分 | ≤5PPM / GB/T7600 |
| : ≤0.3 / GB/T264 | |
| 清洁度 | 6级 / NAS 1638 |
| 残余气体 | ≤0.01 / 含气量测量方法按有关GB |
| 乙炔 | 0 / 含气量测量方法按有关GB |
常见问题
如何选择最适合我的滤油机型号？
答：选型需综合评估您的油品类型（如变压器油、液压油）、当前污染程度及预期的处理量。
设备滤芯等耗材的更换周期是多久？
答：耗材的使用寿命与您待处理油品的杂质含量密切相关。我们的工程师可以在评估您的油样情况后，为您核算准确的日常维护成本和合理的更换周期。
产品质保期是多久？
答：常规产品通常提供 1-2 年质保，质保期内可享受维修支持，后续也会持续提供技术服务和配件供应。
是否支持特殊工况下的非标定制？
答：支持。无论是增加全封闭防雨机柜、防爆设计，还是选用全不锈钢材质，我们的工程团队都能根据您的现场作业环境提供完整的定制化图纸。
应用领域
110KV及以上大型变电站绝缘油深度处理
大型变压器现场高真空抽气与真空注油作业
国家电网及发电厂电力设备维保检修
互感器套管及高压开关等核心绝缘设备净油
产品优势
源头直供：免去中间商，提供SOP标准化实操培训，售后。
指标：击穿电压迅速提升并稳定在75KV以上，微水≤5ppm。
一机多用：兼顾变压器本体抽真空与高真空净油双重功能。
稳定耐用：低噪音运行，抗疲劳度高，支持全天候高负荷连续运转。
