ZL-JS系列绝缘油真空滤油机

ZL-JS系列绝缘油真空滤油机

  • 所属分类:变压器油真空滤油机

  • 在线询价
详细介绍

一、ZL-JS系列绝缘油真空滤油机用途

  广泛应用于各类大型变压器设备安装和检修时的油净化处理及真空热油循环干燥。不仅用在110KV-550KV的变压器绝缘油净化处理上,也适用于高等级新油,进口油的深度处理,本机与单级真空滤油机相比增加了双级高真空系统(真空泵+罗茨真空泵),二次高真空分离系统,三维立体闪急快速蒸发系统,确保抽真空速度高和真空度高,其脱水、脱气、脱乙炔、除酸值、脱除游离炭等,处理后油耐压值更高。既可作滤油使用,也可作为独立真空源对变压器设备进行真空干燥注油功能。


二、绝缘油真空滤油机工作流程

  待处理的油经过一级粗滤器后进入加热器进行加热,加热后的油经过二级过滤器到螺旋喷淋雾化系统,变为粗粒雾状下落到反应塔上进入真空分离室,水分即开始蒸发,油雾在罐内形成立体的多层面的蒸发结构,通过短时的循环,便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。从真空分离室中分离出来的水蒸气热空气进入冷疑器,大部分水蒸气凝结为水存入积水仓,排出机外,油中热空气经冷却后由真空泵排出。

三、绝缘油真空滤油机功能

4.1.变压器110-1100KV主变压器绝缘油脱水、脱气、除杂质。

  4.2.变压器110-1100KV主变压器绝缘油脱除乙炔。

  4.3.变压器110-1100KV主变压器绝缘油抽真空干燥。

  4.4.- 滤除99%油液中的游离水和99%溶解水的同时,还可滤除99%游离气体和98%溶解气体等。

  4.5.根据客户需求定制生产为:带PLC、带变频技术、拖车等等。

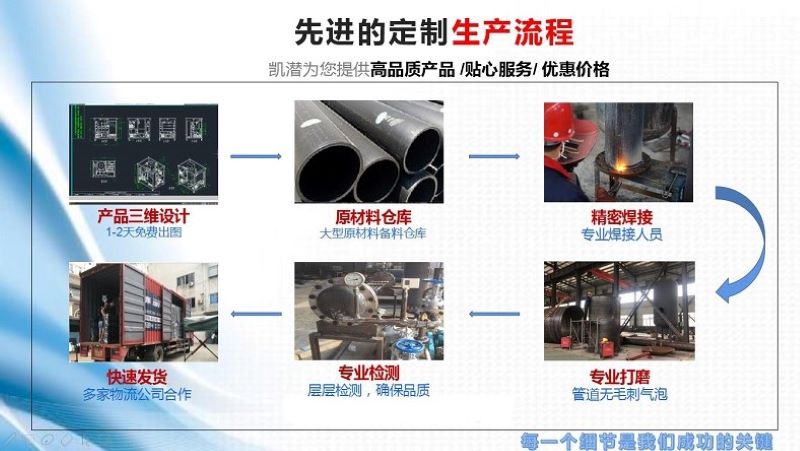

四、绝缘油真空滤油机生产流程




五、变压器油双级真空滤油机处理后油质指标


 性能项目

 单位

 处理后指标

检验方法

机械杂质

GB/T511

破乳化值

Min

30

GB/T7605

水分

Mg/L

5PPM

GB/T7600

酸值

mgkoH/g

0.3

GB/T264

清洁度

6

NAS 1638

残余气体

0.01

0.01

含气量测量方法按有关GB、DL或IEC标准

乙炔

Mg/L

0

含气量测量方法按有关GB、DL或IEC标准

过滤精度

1um

  • 变压器油双级真空滤油机选型技术参数

参数名称

单位

ZL-JS30

ZL-JS50

ZL-JS100

ZL-JS150

ZL-JS200

ZL-JS300

流   量

L/min

30

50

100

150

200

300

工作真空度

Mpa

-0.080.098

工作压力

Mpa

≤0.5

工作温度

4565智能调节

电 源

V

380-480V/50-60Hz-三相四线可以根据客户定制

加热功率

KW

30

36

72

96

144

180

总功率

KW

33

40

76

102

152

190

进出口管径

mm

Φ32

Φ38

Φ42

Φ48

Φ64

Φ76

重量

Kg

685

850

1200

1650

2300

3100

外形尺寸

mm

1100

1200

1450

1700

1750

1800

mm

950

1000

1150

13500

1450

1500

mm

1450

1500

1700

2000

2000

2100
