TY-Q系列透平油滤油机

一、TY-Q系列透平油滤油机功能

适用于透平油汽轮机组，及水轮机组，在线或离线运行使尚未劣化变质的油得到及时净化，TY-Q系列透平油高真空滤油机，集真空干燥分离，三维立体雾化技术与精密过滤技术于一体，使已经串气、漏水、老化、含酸，多泡乳化的劣质油品经处理后达到新油的使用标准，广泛用于电力、化工、造纸、石油等行业，能 -汽轮机润滑系统 运行。功能如下：

→将污染的透平油净化为新的

→使您的透平油始终保持清洁状态

→节省您的废油更换成本

→解决您的废油处理问题

→您的机器和设备使用合格的机油正常工作

→保护您的机械设备不受油污的损害

→减少维护时间，能源并投资变压器和发电厂

→延长您的机械设备寿命，节省维护成本

→为世界带来理想的绿色石油，为我们这一代人节省石油能源

通过 的真空分离系统和杂质过滤系统设计，透平油滤油机可以 -滤出机油中的各种污染物，具有显着的经济效益，将是您节省能源和维护设备的理想选择。

高水平的水和微粒污染会损害涡轮机轴承的使用寿命。我们的TY系列真空涡轮机油脱水系统能够 低于百万分之50的乳化水含量，这可使轴承额外获得的使用寿命和性能。

二、TY-Q系列透平油真空滤油机工作原理

本机根据减压分离，精密机械过滤的原理，采用分子吸附、真空干燥、机械过滤等多项技术，透平油真空滤油机为单独的一台整机，无任何附属机械设备，利用油水的饱和温度曲线真空干燥原理进行立体的、多层面的快速 油水分离技术，多级大通量深层次精密过滤技术。

三、透平油滤油机工作流程

待处理的油经过一级粗滤器后进入加热器进行加热，加热后的油经过二 级过滤器到螺旋喷淋雾化系统，变为粗粒雾状下落到反应塔上进入真空分离室，水分即开始蒸发，油雾在罐内形成立体的多层面的蒸发结构，通过短时的循环，便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。从真空分离室中分离出来的水蒸气热空气进入冷疑器，大部分水蒸气凝结为水存入积水仓，排出机外，油中热空气经冷却后由真空泵排出。

四、TY-Q系列透平油真空滤油机功能

　　4.1 针对汽轮机透平油润滑系统稀油站及油箱-脱水、脱气、除杂质 -提高润滑油系统清洁度。

　　4.2 透平油真空滤油机 -滤除油液中的游离水和溶解水的同时还可滤除游离气体和溶解气体等，经处理后的油品能达到国标使用标准。

　　4.3 透平油真空滤油机采用国内外同类设备 工艺多项创新设计，在油处理工艺与设备性能上具行业 水平，具有净油速度快、精度高等特点。

　　4.4 透平油滤油机集精密过滤， 脱水功能为一体，应用的“真空聚结分离技术”;进行脱水，脱水效率高、能力强，尤其对低粘度轻质透平油、液压油、抗磨液压油、齿轮箱润滑油等净化处理，可滤除介质中全部的油水乳化结构;通过精密过滤系统过滤，可将介质的清洁度提高到DAS1638≤6级，不改变油液的物理、化学性质，使其油液润滑效果更佳;能耗小，运行费用低;系统配置，连续工作性能强，适合在线运行。

五、TY-Q系列透平油处理后油质量指标

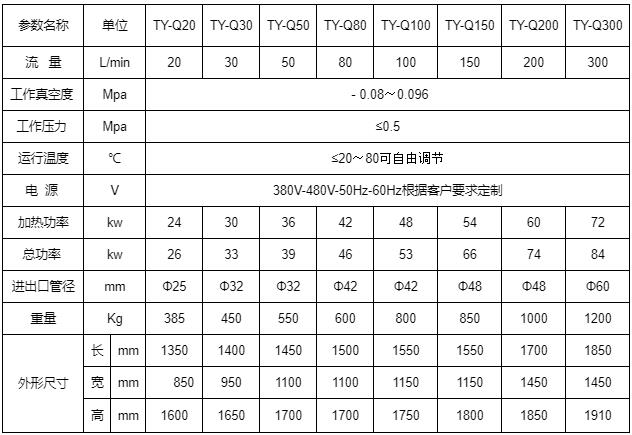

　　TY-Q系列透平油真空滤油机技术参数

注：设备外形尺寸和重量随技术进步略作调整，以实物为准。(本设备有封闭式、遮檐式及拖车式也可根据客户要求生产)

• 透平油滤油机技术选型

底 座 结 构：1、移动滚轮式；2、固定安装式； 3、移动拖车式。

机 架 结 构：A、敞开式； B、顶棚遮檐式； C、全封闭防雨屋； D、帆布棚遮避式。

材 质 选 择：1、高碳钢；2、油路不锈钢； 3、全不锈钢。

颜 色 选 择： 牛奶白；天空蓝；草地绿；工业灰；警示黄。

根据用户的需求可选配PLC智能控制，触摸屏操作，并设动态显示。

⊙  选配在线式水份检测仪、颗粒检测仪。

⊙  整机结构可制作成移动式、固定式、拖车式（半轴或双轴）。

⊙  可制作成全封闭式、遮檐式、帆布棚、敞开式。

⊙  根据工况环境，可定制选择防爆等级 ExdIIBT4或ExdIICT4 。

⊙  根据客户需求，电机、油泵组、真空泵组、过滤元件、控制电气部件选用进口品牌产品。
